旋挖桩钢筋笼吊装攻略分享

发布时间：

2019-02-13

来源：

49图库官方平台

作者：

康达基础

郑州康达基础旋挖桩钢筋笼吊装攻略分享一、吊装前质量检查在钢筋笼制作完成后，由制作负责人向技术部报检，质检工程师立即前往检查，重点检查部位应包括如下几点是否达到技术交底的要求：1、指定的导管位置处

　　郑州康达基础旋挖桩钢筋笼吊装攻略分享

　　一、吊装前质量检查

　　在钢筋笼制作完成后，由制作负责人向技术部报检，质检工程师立即前往检查，重点检查部位应包括如下几点是否达到技术交底的要求：

　　1、指定的导管位置处不得布梅花筋、支撑筋等，应确保导管位置的空间。

　　2、主吊环位置处两根主筋与分布筋交叉处应双面焊接。

　　3、由吊环位置起，前九道分布筋与主筋交叉位置处应双面焊接，分布筋收口处应满焊。

　　4、吊点位置处三根分布筋与主筋交叉位置处应双面焊接，收口筋应满焊。

　　5、非吊点位置处的分布筋收口处应确保焊缝长度不低于搭接长度50%。

　　6、在钢筋笼制作流程中应先行制作桁架筋，并应将桁架筋满焊于上下主筋之间。

　　7、在布置主筋与分布筋时应确保间距均匀顺直。

　　8、在钢筋笼起吊前应确保所有焊点已焊接，严禁钢筋笼在起吊过程中发生因缺焊、漏焊而导致钢筋脱落。

　　9、在钢筋笼制作过程中应确保主副吊环标高与交底一致。

　　除此之外，安全员应在每次起吊前对吊具进行全面检查，重点检查钢丝绳的完好情况，挂钩要有卡扣。确保所有吊具满足规范要求。通过调整吊车四个支点的位置使吊车保持在一个平面上后才能起吊。

　　二、施工方法

　　钢筋笼分四节制作和吊装，经验收合格后，钢筋笼起吊采用四点吊方式。主吊点采用35t汽车吊将钢筋笼水平起吊，起吊时用吊车大钩分四点固定钢筋笼顶端，副吊点采用副钩分两点吊装钢筋笼0.292L至0.104L部位。空中翻转，副吊松钩，35t汽车吊主钩竖直吊着钢筋笼吊运入孔，用槽钢支承于孔口。

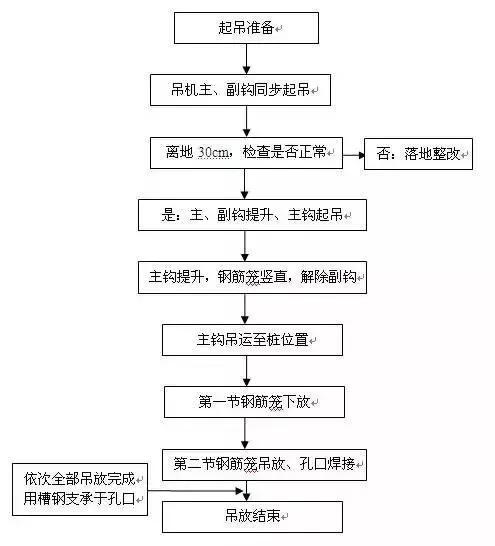

　　三、施工工艺流程

　　四、钢筋笼起吊方法

　　1、清理场地

　　起重安装作业前，先对场地进行规划，清除工地起吊过程所经道路的障碍物，保证道路的平整度，并且组织人员对作业场地清扫，确保道路畅通、整洁。同时，吊装协助人员应将成品钢筋笼里面夹杂的短钢筋头、遗留焊条等清理，避免钢筋笼在吊起后落下硬质物件伤人。

　　2、起吊准备

　　钢筋笼经验收合格后，起重司索工和起重指挥人员必须做好吊装作业前的准备：包括作业前的技术准备，明确和掌握作业内容及作业安全技术要求、听取技术与安全交底、掌握吊装钢筋笼的吊点位置和钢筋笼的捆绑方法；认真检查并落实作业所需工具、索具的规格、件数及完好程度。吊车停放位置地面平整坚硬，吊车支腿下面采取垫钢板和方木的方式增大支点的受力面积，确保起吊作业过程中吊车的稳定。在夜晚作业时，应准备足够的照明条件。

　　3、吊点位置

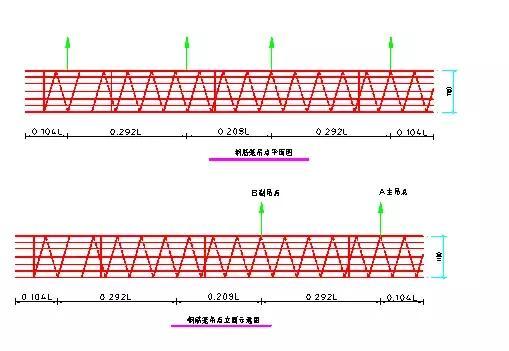

　　钢筋笼起吊时，在顶部设置2个吊点（位置为顶部加强筋位置）用于垂直吊装，在每节钢筋笼中部设置1个吊点（加强筋位置）用于翻身起吊。在吊点位置多设1根Φ20加强筋。钢筋笼具体吊点见下图：

　　（1）钢筋笼横向吊点设置：按钢筋笼长度L，吊点按0.104L、0.292L、0.208L位置为宜。

　　（2）钢筋笼纵向吊点设置：钢筋笼纵向吊点设置四点。(单幅重：3.9T，最长笼长27.30m)。

　　（3）吊点位置为：笼顶下2.84m+7.97m+5.68m+7.97m +2.84m

　　吊点布置图见下图：

　　4、钢筋笼起吊步骤

　　（1）起吊前准备好各项工作，指挥35t吊机转移到起吊位置，司索工在钢筋笼上安装钢丝绳和卡环，挂上35t汽车吊主吊钩及副吊钩。

　　（2）检查吊机钢丝绳的安装情况及受力重心后，开始同时平吊。

　　（3）钢筋笼吊至离地面0.3m～0.5m后，应检查钢筋笼是否平稳，后主吊慢慢起钩，根据钢筋笼尾部距地面距离，随时指挥副吊配合起钩。

　　（4）钢筋笼吊起后，主钩慢慢起钩提升，副吊配合，保持钢筋笼距地面距离，最终使钢筋笼垂直于地面。

　　（5）指挥司索工卸除钢筋笼上副吊点吊钩，然后远离起吊作业范围。

　　（6）指挥吊机吊笼入孔、定位，吊机旋转应平稳，在钢筋笼上拉牵引绳。下放时若遇到钢筋笼卡孔的情况，要吊出检查孔位情况后再吊放，不得强行入孔。

　　（7）当钢筋笼下到B吊点时，暂停放下，拆下B吊点的钢丝绳、卡环。

　　（8）当钢筋笼继续往下插入，到A吊点时，暂停放下，并且插入槽钢，把钢筋笼固定在护筒顶，然后拆下A吊点的钢丝绳、卡环。

　　（9）在第一节钢筋笼吊放完成后，起吊第二节笼至孔口，进行主筋焊接，全部主筋焊接完成，缠绕箍筋并梅花形点焊，经验收合格后方可匀速下放。依次从最下节往上吊装钢筋笼直至整个钢筋笼吊装完成。

　　（10）最上节钢筋笼下到孔口位置时，用槽钢临时将钢筋笼支撑在孔口，用水准仪测此时护筒顶标高，根据钢筋笼顶标高，算出吊筋长度，焊接吊筋在钢筋笼主筋上，然后将吊钩挂在吊筋上，缓缓下至设计位置，在钢筋笼的顶吊圈内插两根平行的槽钢，槽钢横放在枕木上，将整个笼体吊挂于护筒顶端两侧的方木上，确保钢筋笼位置、高度准确。

　　5、钢筋笼拼接

　　在钢筋笼入孔前，先清除钢筋笼上的泥土和杂物，修复变形或移动的箍筋，重焊或绑扎已开焊的焊点。钢筋笼焊接时上下两节钢筋笼必须保证在同一竖直线上，主筋搭接采用单面搭接焊。焊接前，用钢筋扳手绞紧，点焊使两主筋密贴，并焊立缝。吊放钢筋笼时，现场设置两台焊机同时进行焊接，以缩短吊放钢筋笼时间，上下节钢筋笼主筋采用搭接焊接,单面焊接长度不小于12d。点这免费下载施工技术资料

　　6、操作要点

　　钢筋焊接质量应符合设计要求，吊点加强处须满焊，主筋与箍筋采用点焊连接。

　　在钢筋笼下放到位后，由于吊点位置与测点不完全一致，吊筋会拉长等，会影响钢筋笼的标高，为确钢筋笼的标高，应立即用水准仪测量钢筋笼的笼顶标高，根据实际情况进行调整，将笼顶标高调整至设计标高。

　　钢筋笼吊放入孔时，应匀速慢速入孔，不允许强行冲击入孔。

　　当钢筋笼刚吊离地面后，应停止起吊，注意观察是否有异常现象发生，若有则可立即予以点焊加固。

　　应急预案

　　钢筋笼起吊前，对现场做好必要的清理工作，保证现场道路通畅，以便发生事故时，作业人员能够及时疏散。钢筋笼起吊作业时，除吊装作业人员外，起吊位置周围20m范围内不能有无关人员走动。

　　起吊钢筋笼时，必须先将钢筋笼整体拎高30cm，观察有无变形或有电焊被迸开的现象，如果有，则立刻将钢筋笼放下，加固后方可继续起吊。

　　当钢筋笼吊到空中发现有变形现象时不得强行吊起，必须马上疏散附近施工人员，同时将钢筋笼放到地上，对变形钢筋笼进行整形、加固后再重新起吊。

　　若钢筋笼在孔口散架，先清理孔内的钢筋，再重新制作钢筋笼下放。

　　出现人员受伤情况时，在救援人员安全的情况下，立即清理开压在伤员身上的钢筋，送往医院救治。

　　项目部成立应急救援领导小组，在出现险情时，及时启动应急预案。
