桩基检测之声测管不正确的施工对桩基检测的影响有那些？
发布时间：
2019-05-09
来源：
郑州桩基施工公司
作者：
桩基施工

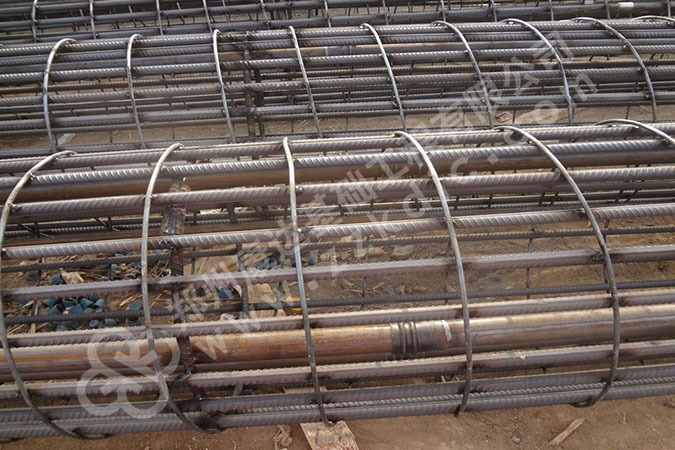

声测管是专门作为桩基检测的一种途径。所谓超声波检测就是在灌注桩基前，在下钢筋笼的时候同时下三根到底的检测管，120°方向一根，一般安放在钢筋笼内侧，通过焊接与钢筋笼固定，长度超过桩基面，浇筑完混凝土后到达一定的龄期，用专用设备两两放入检测管内，通过超声波检测桩基的完整性。
检测桩基质量好坏主要是采用声波透射法，它将超声发射探头和接收探头分别下进预先埋入桩身且充满水的不同钢管中，发射探头产生的超声波经过水耦合穿透桩身混凝土到达另一个钢管中的接收探头，接收探头将接收到的信息传入仪器，通过综合分析接收到的超声波在混凝土中的信：如声速、声幅、频率和波形诸参量的特征，而对桩身混凝土质量做出评估。
一、判断桩基质量的好坏
当混凝土内部存在缺陷时，在超声波发一收通路上形成了不连续介质，低频超声波将绕过缺陷向前传播，在探测距离内，其绕射到达所需的“声时"比超声波在无缺陷的混凝土中直接传播时所需的“声时"长，反映出超声波的声速减小。
其次是由于存在缺在缺陷时，超声波在混凝土中传播时声能衰减加大，接收信号的首波幅度下降。
第三是由于混凝土存在缺陷时，高频成分比低频成分消失快，接收信号的频率总是比通过相同测距的无缺陷混凝土接收到的频率低。最后，由于超声波在缺陷界面上的复杂反射、折射，使声波传播的相位发生差异，叠加的结果导致接收信号的波形发生畸变。据此即可对混凝土内部的质量情况作出判断。
二、声测管施工不当，会对桩基检测造成多大的影响
a：桩底声测管弯曲
因施工不当，造成桩底声测管向内弯曲，间距变小，使发射与接收换能器不保持平行，超声脉冲声速异常偏高，波幅降低，声速曲线不正常。由于桩底是缺陷易发生部位，根据此类曲线很难判定桩底是否存在缺陷，很可能发生漏判、误判，给工程留下安全隐患。
b：桩身声测管倾斜或弯曲变形
声测管绑扎不牢或绑扎间距过大，在浇筑混凝土过程中，声测管受混凝土挤压发生倾斜或弯曲变形，管间距离变大或变小，直接影响检测结果的分析判定，甚至无法给出桩身完整性类别，只能采取钻芯或其他可靠的方法进行检测，影响正常的施工。
c：声测管连接处套管过长
由于钢套管过长，焊接质量较好，密封在内部的空气不能排出，声波信号要绕行很长距离或穿过空气层才能被接收到，造成声波信号的严重异常，影响桩身完整性的判定。
d：声测管管径过大
一般假设换能器位于声测管的中心位置，如果声测管的直径较大，换能器在管内摆动范围较大，使耦合水层延迟增大，对声波传播的时问影响也更大，对检测结果的影响就较大。
