扶壁式挡土墙如何施工？
发布时间：
2020-02-06
来源：
郑州边坡支护公司
作者：
郑州边坡防护公司

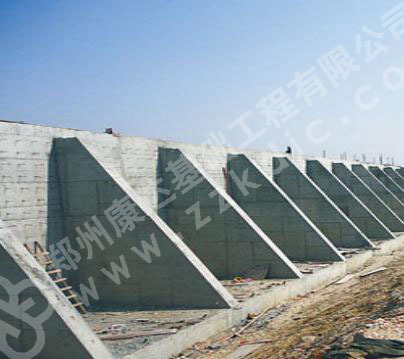

扶壁式挡土墙指的是沿悬臂式挡土墙的立臂，每隔一定距离加一道扶壁，将立壁与踵板连接起来的挡土墙。
扶壁式挡土墙是一种钢筋混凝土薄壁式挡土墙，其主要特点是构造简单、施工方便，墙身断面较小，自身质量轻，可以较好的发挥材料的强度性能，能适应承载力较低的地基。适用于缺乏石料及地震地区。
扶壁式挡土墙是路肩挡土墙的一种，是将预制的挡墙板焊接在预埋于基础混凝土中的钢板上，然后在其内倒填土的一种挡墙形式与其它几种形式的挡墙比较，扶壁式挡土墙具有节省占地空间、缩短施工工期、美化城市环境、较易施工等优点，是城市公路工程立交桥引道中常用的一种挡墙形式。
施工工艺过程
1.施工准备
施工前对挡土墙下CFG桩的桩头进行截除，截除后的桩顶标高应符合设计要求，清理桩头并报检测单位进行检测。检测合格后，先将0.2m厚的碎石褥垫层夯实整平后，再浇筑0.1m厚的C15素混凝土垫层，扶壁式挡墙的基础施工提供作业面。
2.测量放样
根据施工图划分施工段，测定挡土墙墙趾处路基中心线及基础主轴线、墙顶轴线、挡土墙起讫点和横断面，注明高程及开挖深度。每根轴线均应在基线两端延长线上设4个桩点，并分别以混凝土包封保护;放测桩位时，应测定中心桩及挡土墙的基础地面高程，临时水准点应设置在施工干扰区域之外，测量结果应符合精度要求并与相邻路段水准点相闭合

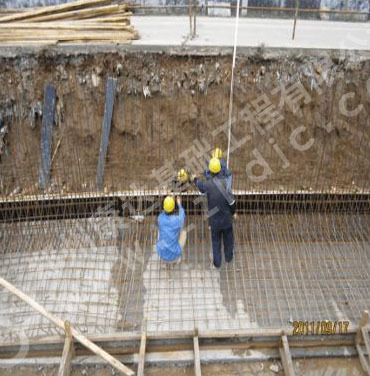

3.基础施工
测量放线确定基础尺寸后进行钢筋绑扎、立模，同时预埋墙面板钢筋和扶壁钢筋。基础钢筋的绑扎要注意钢筋的保护层厚度，垫块采用和基础同强度的混凝土垫块，以保证混凝土的质量。挡土墙基础的施工可以按三个标准单元节同时浇筑混凝土，为挡墙的墙面板施工提供较多的作业面。混凝土由罐车从集中拌合站运至现场，经泵送料入模，采用插入式振捣棒振捣，不得过振及漏振。
4.墙面板和扶壁施工
首先绑扎墙面板钢筋和扶壁钢筋，钢筋安装完经监理检查合格后，开始灌模，施工中需特别注意模板的垂直度和平整度。在钢筋混凝土与模板间设置垫块，垫块与钢筋扎紧，垫块应采用细石混凝土制作，保证垫块的强度与混凝土结构的强度相同。垫块的安装应该保证钢筋的保护层厚度符合设计要求，同时要保证4个/m2。在混凝土施工过程中要经常检查垫块的位置是否准确。

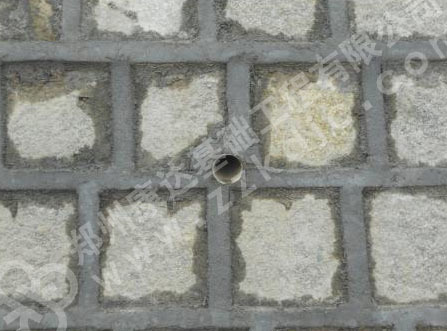

5.泄水孔施工
泄水孔按梅花形交错布置，间隔一定距离，采用<50mmPVC管，并用透水土工布包裹PVC管，泄水孔的横坡为4%，在安装时，可通过钢筋对PVC管进行固定，对于墙面板方向的泄水孔，要使PVC管与正面模板接触紧密，PVC管的端面要形成相应的斜面，保证在浇筑混凝土的过程中PVC管周围不会漏浆，使面板光滑、平整。
6.混凝土养护
混凝土灌注完毕后，安排专人在初凝前进行混凝土收面，待混凝土终凝前再进行一次收面压光处理，然后再覆盖土工布进行洒水保湿养生。当气候炎热时或有风时，2h～3h后即可浇水以维持充分的润湿状态。在潮湿气候条件下，空气相对湿度大于60%时，使用普通水泥时，湿润养护时间不少于7d。
7.模板拆除
模板的拆除期限应根据结构物特点、模板部位和混凝土所达到的强度来决定。墙面板和扶壁的侧模板属非承重模板，应在混凝土强度能保证其表面及棱角不受损伤时才能拆除，一般应在混凝土抗压强度达到2.5MPa时方可拆除侧模板。
8.墙背填土
背回填应该在挡土墙混凝土的强度达到设计强度的70%才能够进行填土
使用范围
它适用于缺乏石料的地区。由于墙踵板的施工条件，一般用于填方路段做路肩墙或路堤墙使用。悬臂式挡土墙高度不宜大于6m，当墙高大于4m时，宜在墙面板前加肋。扶壁式挡土墙宜整体灌注，也可采用拼装，但拼装式扶壁挡土墙不宜在地质不良地段和地震烈度大于或等于八度的地区使用。
