锚杆无损检测仪的应用
发布时间：
2020-02-27
来源：
锚杆施工
作者：
锚杆施工
在岩土工程中，锚杆的主要目的是希望通过锚杆将破碎或不稳定岩体(块)、结构物与牢固稳定的岩层连锁在一起，以提高整体的稳定性。锚杆技术具有许多优点被广泛应用在 孔、灌浆孔质量检测中。今天小编为大家分享的是锚杆无损检测仪的应用及方法分析。
一、检测仪器
锚杆无损检测仪器是现场检测的控制中心，应具有测试参数设置、信号发射、记录回放、记录存储和初步处理等功能。根据锚杆检测的记录长度、频率响应范围、灵敏度要求等，锚杆无损检测仪具体技术参数应满足以下基本要求:
1.仪器增益应大于 60 dB，宜具有浮点放大功能。
2.频带宽 10 Hz-5000 Hz。
3.采样间隔 0.5us-1000us，记录长度足够。
4.震源频带宽，短余振，可控。
5.接收传感器频带宽度为 10 Hz~10 kHz，速度型传感器灵敏度大于 250mV/cm/s，加速度传感器灵敏度大于 1000pC/g，余震短。
6.有足够的存储原始记录的空间。
7.具备野外工作的防潮、防尘功能，温度适应范围满足工作需要，屏幕显示满足现场观察要求，轻便、便于携带，等等。
二、激发装置
锚杆检测要求所采用的激发振动装置(击振装置)具有能量小、频率高、短脉冲、频带宽、信号稳定、可控等特点，一般要求激发频率在1kHz~100kHz之内。目前咱们检测大部分所采用的集震装置主要有小锤锤击(力锤)、电火花震源、磁致自伸缩震源、换能器、专门击震装置等。由于各种击振装置的频率特性、能量特性区别很大，需要结合工程实际进行对比试验。
三、接收装置
锚杆无损检测仪的接收传感器又称为检波器、拾震器、换能器。根据接收信号的方式，接收传感器可分为速度型和加速度型两类。根据接收的锚杆检测信号特点，接收传感器应具备以下技术要求：
1.频带宽度应不小于10Hz~10kHz。
2.速度型传感器灵敏度大于250mV/cm/s，加速度传感器灵敏度大于1000pC/g:
3.高阻尼，短余振，接收到一个振动能够使之在2~3 周之内振幅基本上完全衰减(振幅减小指第一相位振幅的10%-下)。
4.拾振灵敏度高，电荷灵敏度为595pc/g，信号传递误差小于10%。
5.一致性好，传感器之间、检测重复的一致性满足检测精度要求。

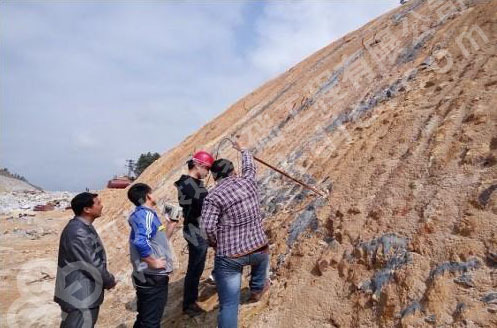

四、现场测试步骤

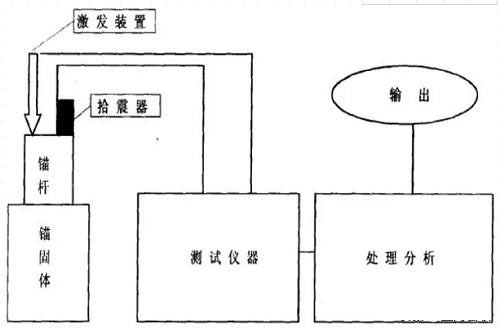

从锚杆外露杆头激发出的、沿着锚杆传播到锚杆末端并反射回锚杆顶部应力波接收、存贮、回放、分析，进而对锚杆质量作出判断。实际现场测试的步骤是:
1.确认准备待测试锚杆，杆头不平者应打平。
2.安置仪器、检波器(换能器、拾震器)和激发装置。
3.设置采样间隔、通频带、记录长度等仪器观测参数。
4.激发装置在锚杆顶部激发应力波。
5.接收从杆头出发、沿着锚杆传播到锚杆末端并反射回锚杆顶部应力波。
6.存储、回放记录，确认记录的有效性。
7.记载相关仪器、工作布置、现场参数和信息。
关于锚杆无损检测仪的诸多理论，还需要不断深入的研究、探索，以使检测技术理论不断向完备、科学、准确、实用方向发展，更好的指导实际检测工作。
