工程桩桩头破除施工工艺流程
发布时间:
2020-03-11
来源:
49图库官方平台
作者:
康达基础

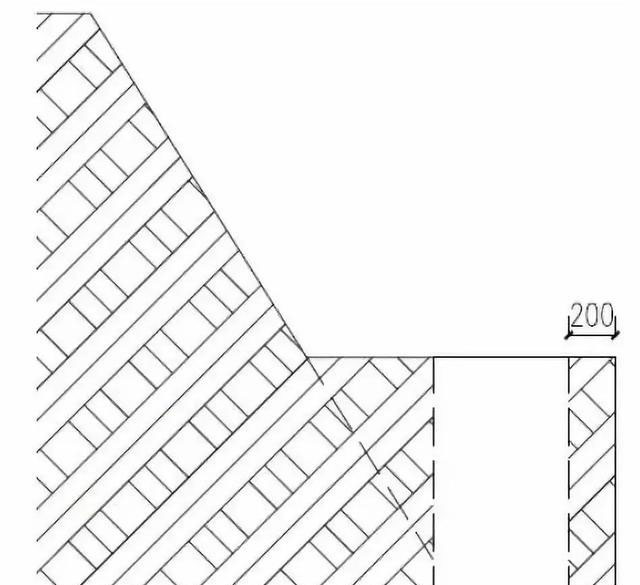

工程桩采用机械开挖至设计标高,开挖时避免机械触及桩身,桩周边 200mm 的泥土采用人工清除;支护桩由于间距密(A1000@1200)且靠近边坡,由机械开挖至距桩 200mm处,其余部分采用人工开挖,并清理桩间的泥土。
施工工艺
1 工艺流程
上部混凝土破除→测定标高切割护桩→打开缺口→剥出钢筋→加深缺口→加钻顶断→吊离断体→凿除残余→清洗桩头
2 技术要求
1、桩头凿除施工前,先由测量员准确放出每根桩的桩顶设计高程,做好标记。
2、施工队施工时,应根据测量班做好的标记在桩基四周加密标识,每根桩至少四处,用红油漆划出醒目红线。
3、桩头凿除作业时,为了保护有效桩体,在桩顶位置以上 10cm 进行环切及下道
工序,预留 10cm 最后人工凿除,保证桩头伸入承台的高度及顶面高程准确无误。
4、桩头断开吊出基坑后,施工队应逐一检查每根桩顶面是否平整,若有桩顶面不平整处,需再次用钢钎凿平处理。
5、桩头凿除作业前,向技术人员问清桩基内是否有声测管,如带有声测管的桩基,在凿除桩头时,注意不要损坏桩内声测管,桩内声测管呈 120 度布置,紧帖主筋内圈,若声测管伸入桩内太多或太长,断桩后起吊不上来时,用气焊割断声测管,割断后马上用棉布塞上声测管上口,防止石屑等杂物掉入管内堵住管道,影响桩基检测。
6、带有声测管的桩基桩头断开吊出基坑后,施工队应逐一检查每根桩顶面声测管是否露出桩顶面,如若没有露出,向技术人员说明后,继续下凿桩头,至到露出声测管为止。若伸出桩基的声测管在吊装或桩头凿除过程中被压倒或变形,应及时予以校正。7、当承台、冠梁高度小于钢筋锚固长度时,桩顶纵筋可升至承台、冠梁顶部后弯直钩,保证锚固长度。
施工步骤
工程桩
(1)测量人员用水准仪测定桩顶标高,确定出设计要求的桩顶位置,并在桩顶深入承台 100mm 上设置 100mm 预留带。
(2)用切割机在上、下切割标线处切出两道线,切割深度略小于桩基钢筋保护层厚度,工程桩钢筋保护层厚度为 60mm,切勿伤害桩基钢筋。
(3)人工在上切割线凿开缺口,深度为钢筋保护层厚度,凿除时不得损伤钢筋。

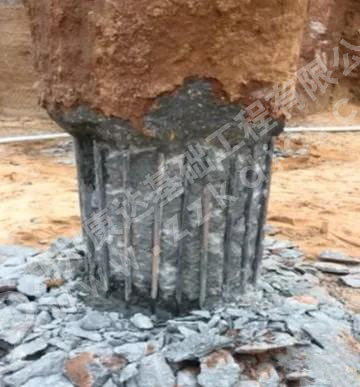

(4)风镐剥离上部钢筋保护层,将钢筋剥离砼,同时将钢筋向外侧微弯,便于后续施工。
(5)加钻顶断上部素砼,钻头稍向上,位置在桩顶线上 100mm。
(6)桩头顶断以后,用吊车将桩头吊出,人工凿除预留带混凝土,达到设计要求的桩头标高,清除桩头浮渣,并水洗干净。

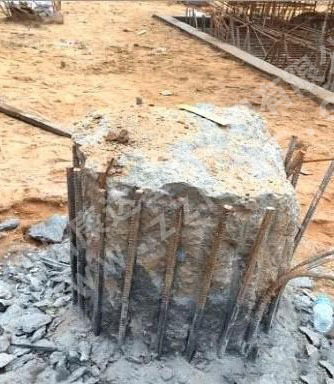

(7)人工将桩头钢筋按照图纸要求调整到相应的位置。
(8)施工过程中注意声测管的保护,凿出声测管后用木塞对其进行临时封塞,防止杂物坠入引起堵塞现象。
(9)桩头凿除后分区域进行小应变检测,检测合格后组织相关单位进行桩基验收工作。
(10)桩基检测合格后,将基坑清理干净,局部凹凸不平部位,人工修整填平。经监理工程师验收合格后进行垫层砼浇筑。根据设计标高进行放线抄平,用红油漆标记在钢筋、桩顶上,以保证垫层水平。
安全文明施工
1、作业人员进入施工现场必须佩带安全帽并系好帽带;
2、作业之前必须检查作业环境是否符合要求,机具是否完好,安全设施及安全用品是否齐全;
3、作业机具连线必须由电工操作,严禁私自接线;
4、操作空压机的人员必须穿绝缘鞋戴绝缘手套;保证一机一闸一漏保;
5、空压机应在无载状态下启动,启动后低速空运转,检查各仪表指示值是否符合要求,运转正常后,逐步进入载荷运转;
6、注意输气管的畅通,防止造成人身伤害;
7、严禁施工现场酒后作业;
8、严禁擅自移动、拆除、破坏安全防护措施、警示牌、安全标志;
9、作业过程中,应安排专人对破除的桩头状态进行巡视,严禁使用挖机硬性将桩头拉断,防止断桩出现;
10、 断桩作业时,由专人指挥挖机起吊作业。
