桥梁桩基无损检测有哪些?
桥梁桩基检测的方法及目的:

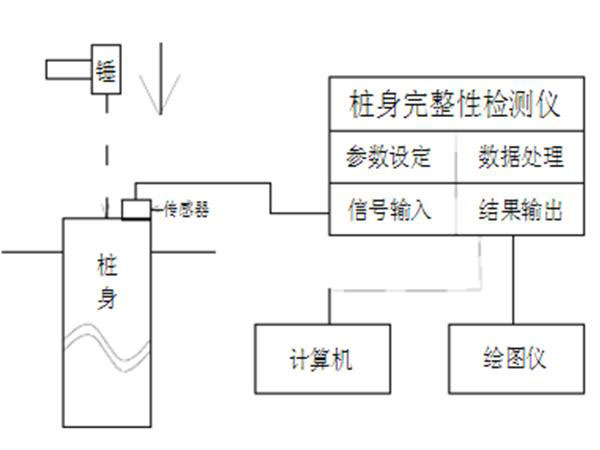

1.低应变反射波法(小应变)。
桥梁桩基无损检测有哪些?低应变动测法是使用小锤敲击桩顶,通过粘接在桩顶的传感器接收来自桩中的应力波信号,采用应力波理论来研究桩土体系的动态响应,反演分析实测速度信号,频率信号,从而获得桩的完整性。目的是检测桩身缺陷及其位置,判定桩身完整性类别。

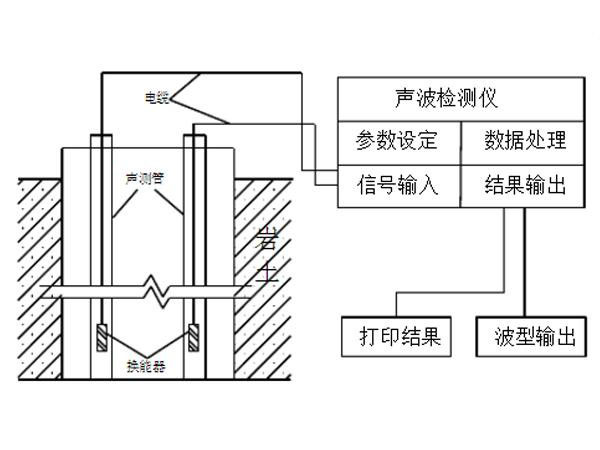

2.超声波检测法。
桥梁桩基无损检测有哪些?超声波检测法是最早采用的桩基完整性无损检测法,其方法是在灌注砼之前,在桩内预埋若干根声测管,作为超声脉冲发射与接收探头的通道,用超声探测仪沿桩的纵轴方向逐点测量超声脉冲穿过各横截面时的声波参数,然后对这些测值采用各种特定的数值判定或形象判断,进行处理后,给出桩内砼缺陷类型、大小和位置,给出砼均匀性指标和强度等级。目的是检测已预埋声测管的混凝土灌注桩桩身缺陷性质、位置及范围,评定基桩混凝土质量等级。

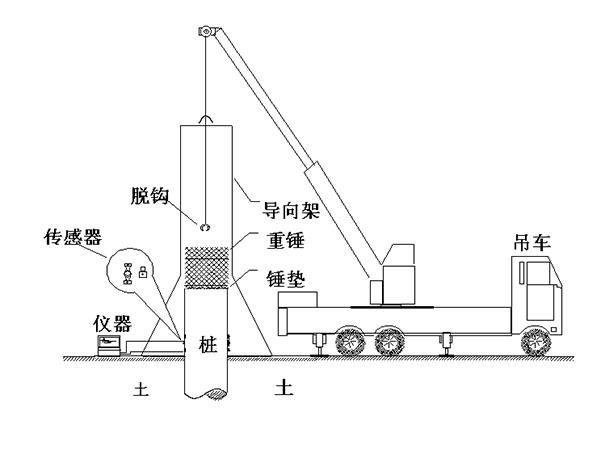

3.高应变检测。
桥梁桩基无损检测有哪些?高应变检测的基本原理就是往桩顶滞轴向施加一个冲击力,使桩产生足够的贯入度,实测由此产生的桩身质点应力和加速度的响应,通过波动理论分析,判定单桩竖向抗 承载力及桩身完整性的检测方法。用重锤冲击桩顶,使桩~土之间产生足够的相对位移,以充分激发桩周土阻力和桩端支承力.从桩身运动方向来说,有产生向下运动和向上运动之分。习惯把桩身受压(无论是内力、应力还是应变)看作正的, 把桩身受拉看作是负的;把向下运动(不论是位移、速度还是加速度)看作正的,而把向上的运动看作负的。由于应力波在其沿着桩身的传播过程中将产生十分复杂的透射和反射,因此,有必要把桩身内运动的各种应力波划分为 上行波和下行波。由于下行波的行进方向和规定的正向运动方向一致,在下行波的作用下正的作用力(即压力)将产生正向的运动,而负的作用力(拉力)则产生负向的运动。上行波则正好相反,上行的压力波(其力的符号为正)将使桩产生负向的运动,而上行波的拉力(力的符号为负)则产生正向的运动。由于锤击所产生的压力波向下传播,在有桩侧摩阻力或桩截面突然增大处会产生一个压力同波,这一压力回到桩顶时,将使桩顶处的力增加,速度减少。同时,下行的压力波在桩截面突然减小处或有负摩阻力处,将产生一个拉力回波。拉力波返回桩顶时,将使桩顶处的力值减小,速度增加。掌握这一基本概念就可以在实测的力波曲线和速度曲线中根据两者变化关系来判断桩身的各种情况。
