　　桩基工程之深水桩基施工工法　

　　一、前言

　　深水中修建桥梁等其他建筑物时，为了确保施工安全，使基础施工方便易行，减少施工干扰，降低工程成本，可采取钢管桩水中平台方案施工水中钻孔桩的施工。

　　二、工法特点

　　1、施工过程中陆地之间的联系非常方便，顺利地解决了水中运输问题，并且安全可靠。

　　2、平台搭设方法简单，并且施工过程中处处有平台，即使毫无水上生活经验，工人也可顺利施工而不会造成晕船现象。

　　三、适用范围

　　1、水深在30米范围的深水基础施工，

　　2、跨越水库、河流、海湾的铁路公路桥梁深水基础。

　　四、施工工艺

　　1 工艺原理

　　将浮箱、工字钢、桁架、卷扬机、卷扬机带动的旋转底座和起重机大臂等拼装组成浮吊，利用浮吊将浮箱和工字钢组成的导向船为导向框架，使用浮吊依靠导向船打设钢管桩，搭设水中平台，以水中作业平台为依托，下设钢护筒、钻孔、下放钢筋笼、灌注混凝土。

　　2 工艺流程

　　3 施工方法要点

　　1、钢管桩及钢护筒的制作

　　钢管桩所用的钢管和钻孔的水中部分所用的钢护筒，均现场卷制。一般选用10~14mm厚的钢板，卷成小节后，将小节焊接成大节。每节钢管之间采用内外周圈焊接，焊缝宽度不小于2cm。

　　2、浮箱拼装

　　浮箱是浮吊的基础，由若干个小钢箱组成。小钢箱外型为长方体底部周边为圆角，顶部为长方形，钢箱钢板厚度3mm，内部有钢制中隔板，顶部焊有带螺栓眼和卡销眼的角钢及钢板，小钢箱之间通过螺栓和卡销来互相连接，顶部预留有锚栓孔，以连接固定锚机或其他需要固定的设备。

　　在岸边用汽车吊依次将小钢箱吊放下水,通过螺栓连接和卡销连接并用的方式拼装成一个大浮箱。

　　3、浮吊拼装

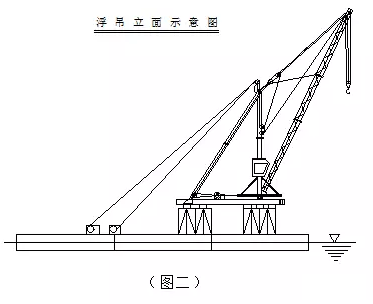

　　浮吊是水上作业的起吊设备，由浮箱及CWQ20型拆装式桅杆起重机组成，在远处看浮吊主体是三脚架，起重机结构由臂杆、立柱、斜撑、转盘底座及驾驶室组成。转盘底座基础基本呈正三角形，三台卷扬机在浮吊的尾部正中位置。详细结构见（图二）：

　　4、搭设水中平台

　　（1）浮吊抛锚；首先使用浮吊将锚碇在距设计桩位60~100m处进行抛锚，并用浮筒做为标识。

　　（2）导向船固定：导向船定位时，用机动船将导向船推至设计桩位处加以锚定，然后利用导向船上的四台卷扬机（俗称锚机），在测量指挥下，通过伸缩锚机将导向船定位，在导向船上根据每根钢管桩的布设位置准确放出每根钢管桩的桩位，并依次安装定位框架。

　　（3）钢管桩下设：导向船定位后，机动舟将焊接好的钢管桩钢管通过运输船运至墩位处，并将浮吊傍靠。

　　起吊钢管桩钢管，在钢管上做好长度标记，从定位框架中插入，自重缓缓下沉，根据钢管上的长度标记确认入河床后再检查垂直度，作纠偏处理，

　　起吊电动振动锤，放在钢管顶卡在钢板上，开动振动锤对钢管桩进行振动下锤，直至钢管反弹，方可认为已进入风化岩，可停止振动下沉。在打入过程中随时观测垂直度。

　　（4）施工平台的搭建完成：钢管桩打设完毕，按照平台设计进行平台的搭建完成。

　　5、埋设钢护筒

　　在平台上精确定出桩位，放置导向架。入河床的一节护筒在顶部外侧对称焊接卡板，浮吊提扁担梁起吊，护筒穿过导向架，靠自重缓缓下沉，卡板卡在导向架上，同样办法起吊下一节护筒，并与上一节护筒对接焊。护筒足够长以后，将会因自重下沉，待不再继续下沉，在护筒顶部焊接替打，加振动锤振动下沉，护筒反弹明显时持续5min后停止下沉。

　　6、钻孔桩施工

　　护筒埋设好后，吊装钻机就位进行钻孔施工。从护筒至泥浆池之间采用泥浆槽连接，放置在平台上。泥浆池是一个钢板加工成的钢箱，焊挂在平台上。

　　7、清孔

　　为了确保灌注成功，采用气举反循环法将孔内泥浆全部换为清水。气举反循环主要设备为9m3空压机一台，20cm出浆钢管一套及3cm射风软管一套、泥浆泵2台。在钢管上距钢管底口40cm处向上开一斜口，接射风软管，清孔时，将出浆钢管下至距孔底40cm，两台水泵往孔内不停送清水，启动空压机，利用反循环原理从出碴钢管上口喷出。施工过程中要保证孔内水头在河面水位以上1.5～2.0m，以减小护筒壁所受外压力。清孔应认真操作，钻孔底沉淀物厚度不得大于5cm。在灌注前（导管安装完毕后）检查孔内沉淀情况，如果大于设计要求，可按相同办法进行二次清孔，确保沉淀厚度小于规范要求值。

　　8、混凝土灌注

　　钻孔桩所用混凝土在拌和场集中拌制，由砼罐车运到临时码头旁。在临时码头处设置滑槽，砼由滑槽滑至运输船上的料斗内，由运输船将料斗拖至墩旁，浮吊吊灌。导管一般埋深为4～5米，以确保砼的密实度。必须保证每趟运输时间不能超过40分钟，保证混凝土坍落度。

　　9、平台拆除

　　桩基施工完毕，由上至下拆除平台。横纵梁、斜撑拆除后进行管桩拔除。浮吊起吊振动捶直接夹住管壁，启动振动捶，边振动边缓缓起钩，可将管桩拔除。因混凝土与基岩连接的管桩，潜水员下水割除。

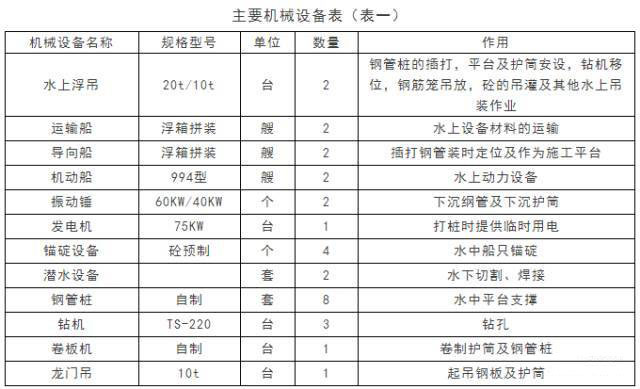

　　五、机具设备

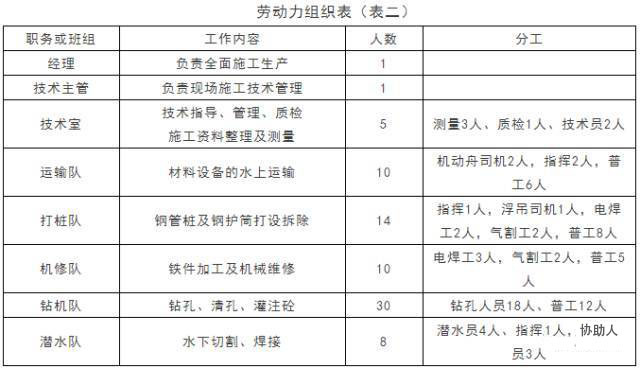

　　六、劳动组织

　　七、质量技术措施

　　1、严格按照设计文件及施工组织施工，记好各项施工检查记录，填写隐蔽工程检查证。施工前做好技术交底，切实做到施工人员人人明白技术标准和施工工序。

　　2、加强加强材料管理，所有进场材料要严格把关，做到不合格的材料不进场，无合格证材料不准使用，使施工全过程的工程质量处于受控状态。

　　八、安全措施

　　1、一切行动听指挥，听从统一安排。施工人员坚守岗位，未经许可，不得擅自离开岗位，发现异常情况，立即报告现场指挥，指挥根据情况分析判断下达命令。

　　2、必须要遵守水上作业的基本要求，穿救生衣、防滑鞋。

　　3、浮吊起吊各种重物时，应先提升10~20cm，检查尾部浮箱配重合适，吃水在警戒线以下，其它各部分良好后，方可继续起吊，起吊杆件必须有固定的信号指挥，旗语准确，传闻迅速，吊件下严禁站人。

　　4、导向船与机动舟，导向船与浮吊，机动舟与浮吊，浮吊与运输船，以及机动舟，浮吊，运输船之间相互傍靠时，要用钢丝绳在船上绑好，确保工作人员上下安全，并使工作平台保证相对稳定，相互停靠时要引起碰撞，不可随意停靠。
